城市綜合管廊監控與報警系統規范要求
來源：消防維保 時間：2017-11-20 10:22:11
7.5.1綜合管廊監控與報警系統宜分為環境與設備監控系統、安全防范系統、通信系統、預警與報警系統、地理信息系統和統一管理信息平臺等。
7.5.2監控與報警系統的組成及其系統架構、系統配置應根據綜合管廊建設規模、納入管線的種類、綜合管廊運營維護管理模式等確定。
7.5.3監控、報警和聯動反饋信號應送至監控中心。
7.5.4綜合管廊應設置環境與設備監控系統，并應符合下列規定：

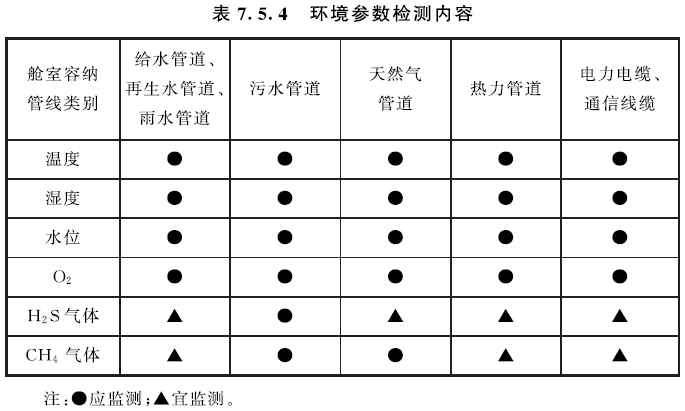

1、應能對綜合管廊內環境參數進行監測與報警。環境參數檢測內容應符合表7.5.4的規定，含有兩類及以上管線的艙室，應按較高要求的管線設置。氣體報警設定值應符合現行標準《密閉空間作業職業危害防護規范》GBZ/T205的有關規定。
2、應對通風設備、排水泵、電氣設備等進行狀態監測和控制；設備控制方式宜采用就地手動、就地自動和遠程控制。
3、應設置與管廊內各類管線配套檢測設備、控制執行機構聯通的信號傳輸接口；當管線采用自成體系的專業監控系統時，應通過標準通信接口接入綜合管廊監控與報警系統統一管理平臺。
4、環境與設備監控系統設備宜采用工業級產品。
5、H2S、CH4氣體探測器應設置在管廊內人員出入口和通風口處。
7.5.5綜合管廊應設置安全防范系統，并應符合下列規定：
1、綜合管廊內設備集中安裝地點、人員出入口、變配電間和監控中心等場所應設置攝像機；綜合管廊內沿線每個防火分區內應至少設置一臺攝像機，不分防火分區的艙室，攝像機設置間距不應大于100m。
2、綜合管廊人員出入口、通風口應設置入侵報警探測裝置和聲光報警器。
3、綜合管廊人員出入口應設置出入口控制裝置。
4、綜合管廊應設置電子巡查管理系統，并宜采用離線式。
5、綜合管廊的安全防范系統應符合現行標準《安全防范工程技術規范》GB50348、《入侵報警系統工程設計規范》GB50394、《視頻安防監控系統工程設計規范》GB50395和《出入口控制系統工程設計規范》GB50396的有關規定。
7.5.6綜合管廊應設置通信系統，并應符合下列規定：
1、應設置固定式通信系統，電話應與監控中心接通，信號應與通信網絡聯通。綜合管廊人員出入口或每一防火分區內應設置通信點；不分防火分區的艙室，通信點設置間距不應大于100m。
2、固定式電話與消防專用電話合用時，應采用獨立通信系統。
3、除天然氣管道艙，其他艙室內宜設置用于對講通話的無線信號覆蓋系統。
7.5.7干線、直線綜合管廊含電力電纜的艙室應設置火災自動報警系統，并應符合下列規定：
1、應在電力電纜表層設置線型感溫火災探測器，并應在艙室頂部設置線型光纖感溫火災探測器或感煙火災探測器；
2、應設置防火門監控系統；
3、設置火災探測器的場所應設置手動火災報警按鈕和火災警報器，手動火災報警按鈕處宜設置電話插孔；
4、確認火災后，防火門監控器應聯動關閉常開防火門，消防聯動控制器應能聯動關閉著火分區及相鄰分區通風設備、啟動自動滅火系統；
5、應符合現行標準《火災自動報警系統設計規范》GB50116的有關規定。
7.5.8天然氣管道艙應設置可燃氣體探測報警系統，并應符合下列規定：
1、天然氣報警濃度設定值（上限值）不應大于其爆炸下限值（體積分數）的20%；
2、天然氣探測器應接入可燃氣體報警控制器；
3、當天然氣管道艙天然氣濃度超過報警濃度設定值（上限值）時，應由可燃氣體報警控制器或消防聯動控制器聯動啟動天然氣艙事故段分區及其相鄰分區的事故通風設備；
4、緊急切斷濃度設定值（上限值）不應大于其爆炸下限值（體積分數）的25%；
5、應符合現行標準《石油化工可燃氣體和有毒氣體檢測報警設計規范》GB50493、《城鎮燃氣設計規范》GB50028和《火災自動報警系統設計規范》GB50116的有關規定。
7.5.9綜合管廊宜設置地理信息系統，并應符合下列規定：
1、應具有綜合管廊和內部各專業管線基礎數據管理、圖檔管理、管線拓撲維護、數據離線維護、維修與改造管理、基礎數據共享等功能；
2、應能為綜合管廊報警與監控系統統一管理信息平臺提供人機交互界面。
7.5.10綜合管廊應設置統一管理平臺，并應符合下列規定：
1、應對監控與報警系統各組成系統進行系統集成，并應具有數據通信、信息采集和綜合處理功能；
2、應與各專業管線配套監控系統聯通；
3、應與各專業管線單位相關監控平臺聯通；
4、宜與城市市政基礎設施地理信息系統聯通或預留通信接口；
5、應具有可靠性、容錯性、易維護性和可擴展性。
7.5.11天然氣管道艙內設置的監控與報警系統設備、安裝與接線技術要求應符合現行標準《爆炸危險環境電力裝置設計規范》GB50058的有關規定。
7.5.12監控與報警系統中的非消防設備的儀表控制電纜、通信線纜應采用阻燃線纜。消防設備的聯動控制線纜應采用耐火線纜。
7.5.13火災自動報警系統布線應符合現行標準《火災自動報警系統設計規范》GB50116的有關規定。
7.5.14監控與報警系統主干信息傳輸網絡介質宜采用光纜。
7.5.15綜合管廊內監控與報警設備防護等級不宜低于IP65。
7.5.16監控與報警設備應由在線式不間斷電源供電。
7.5.17監控與報警系統的防雷、接地應符合現行標準《火災自動報警系統設計規范》GB50116、《電子信息系統機房設計規范》GB50174和《建筑物電子信息系統防雷技術規范》GB50343的有關規定。
本文為《城市綜合管廊工程技術規范》(GB 50838-2015)節選內容
