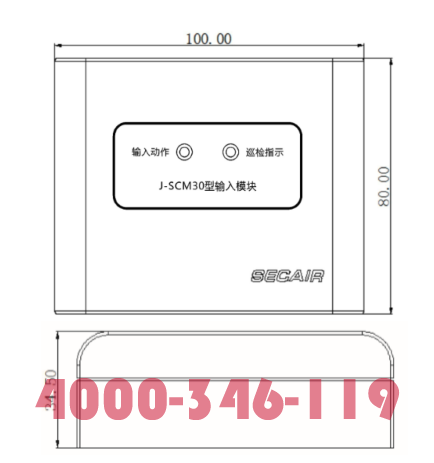

J-SCM30型輸入模塊的外觀及安裝尺寸（含底座）

l 安裝與接線

安裝

J-SCM30型輸入模塊一般安裝在受控設備附近，也可以集中安裝于模塊箱內或樓層分線端子箱內。

l 用M4螺釘將底座J-SCM06（根據標識“↑”確定安裝方向）固定在預埋的接線盒上或安裝位置上；

l 采用ZR-RVS-2*1.5mm2雙絞線分別從底座的進線孔中穿入接在S+、S-端子上，不分極性；

l 使用編碼器對其設置地址（1-200）；

l 將輸入模塊裝在底座上即可；

接線

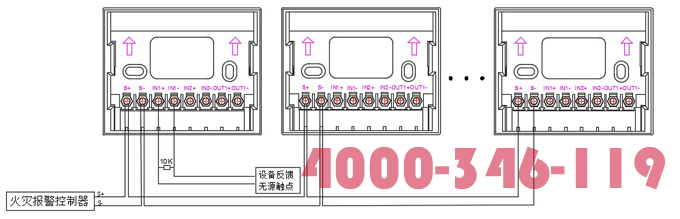

J-SCM30型輸入模塊的接線示意圖如圖

圖5-2 J-SCM30型輸入模塊接線示意圖

“S+”、”S-”為總線端子，接入火災報警控制器；“IN1+”、“IN1-”接現場設備無源觸點的常開或常閉開關量信號，同時在被控設備的常開觸點上直接并接一個10K終端電阻。
